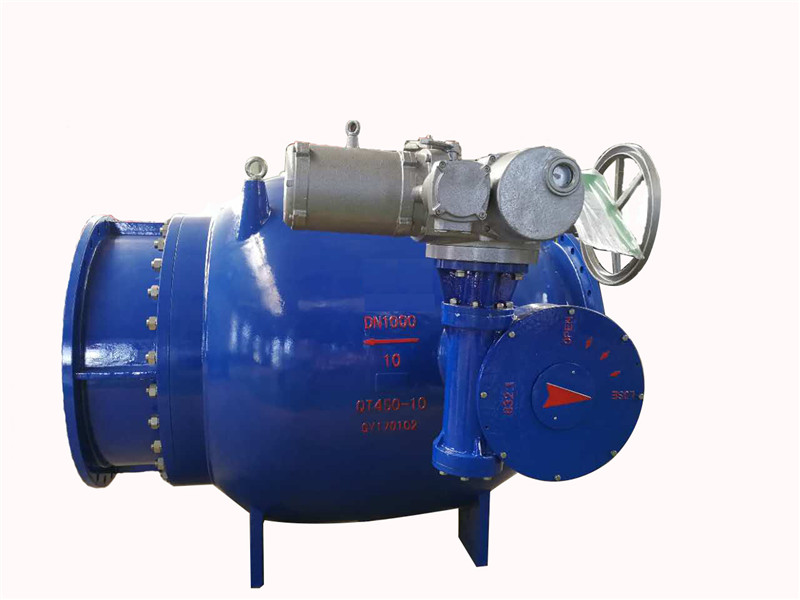

活塞式流量調節閥調節性能下降

　　之前有客戶反饋高壓換熱器汽水系統調節閥調節性能下降，甚至調節失效，嚴重影響正常生產。與相關技術部門了解，提供的性能參數差別不大，但調節閥的實際流量和理論計算變化較大。

　　高壓換熱器系統

　　并聯兩個調節閥尺寸規格相同，相互旁路。管道系統的阻力變化和旁路閥啟動程度引起的壓差變化，使閥門在相同開度下不再遵循固有流量特性曲線的變化，相應的流量曲線產生畸變，通常稱為工作流量特性。在并聯管道中(見圖2)，高壓換熱器為恒壓差，不考慮流量變化的分析，調節閥連接端的壓差ΔP并聯旁路閥的開啟程度也會影響調節閥的流量特性。

　　流量系數

　　在實際管道系統中，受并聯管道影響，調節閥的可調流量比固有流量減小，有時甚至無效。一般來說，X'值不低于0.8.調節閥流量為總流量的80%;工作特性接近固有特性，可調比不會降低太多。對應線性特性閥，小開度時降低靈敏度，可避免振動;對應等百分比特性閥，放大系數小，整個行程靈敏度變化趨于恒定，相似等百分比特性仍能保持較高的調節質量。

　　根據上述分析，系統中的解決方案A，B根據固有特性設計高壓換熱器對應的管道流量是不合理的。并聯管道中，流量特性在固有流量特性畸變工作狀態下流量特性(X=1)調節性能大大降低。為保持較高的調節質量，應采用分段控制，即在閥門小開度(40%以下)修正閥籠曲線，降低其流通能力，改變調節閥的工作狀態和流量特性。

　　人為避免調節閥在小開度下工作，通過并聯管道系統對流量特性的影響，使其流量特性畸變?yōu)榻�似等百分比流量特性。修改后的流量曲線如圖4所示。改進后的調節閥經現場使用驗證，可滿足使用要求。
